醫療用塑膠杯底薄膜激光切割

來源：鐳凌激光2021-04-01 11:21:34

產品工藝：
進口PET材質卷膜，經激光切割成直徑35mm圓后，將薄膜貼在杯底凹槽內，用激光切割掉余邊。

客戶要求：

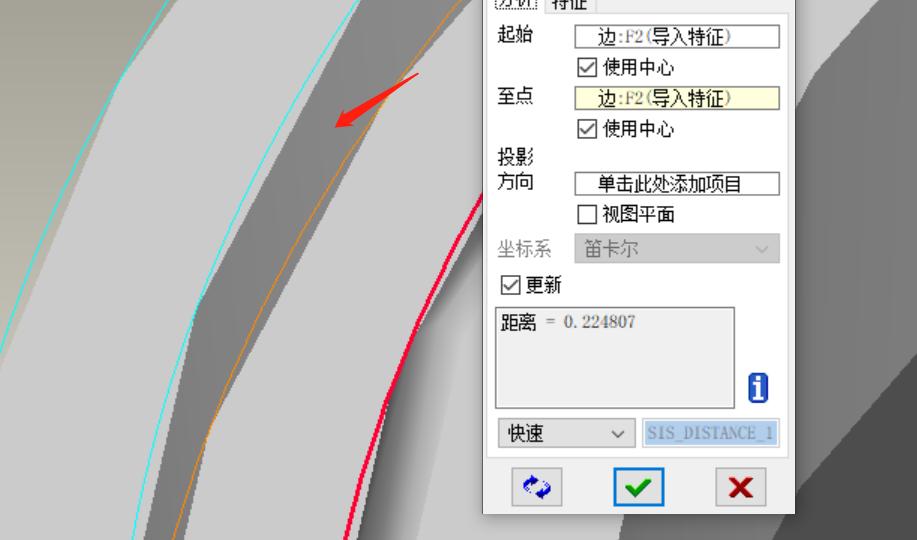

薄膜貼在杯底后切割掉余邊，切割面應放在凹槽的外側斜面上(如箭頭所示），槽寬0.22mm，要求切割掉余邊后，產品底面光滑平整，無薄膜殘留。

打樣結果：

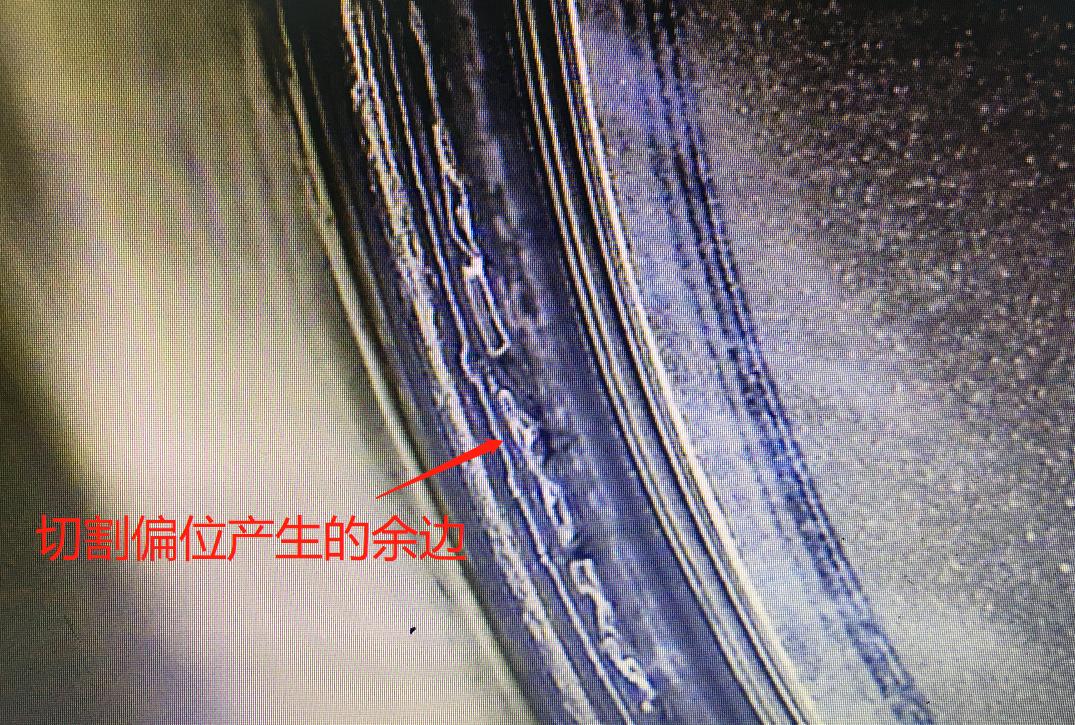

1. 上一次做的治具有誤差，本次打樣更換了新的產品治具，故初始打樣時，用了4pcs產品調機，4pcs產品切割后有余邊，且余邊較大，經調整后，最終切割尺寸為直徑13.30mm的圓，切割位置在凹槽的外側面上（但有誤差，分析是由于杯子在注塑過程中有縮水等導致的產品公差或非絕對圓形，公差可能超過0.05mm,注：無測量設備可測量其圓的圓度，故此處為根據打樣結果的估量）。

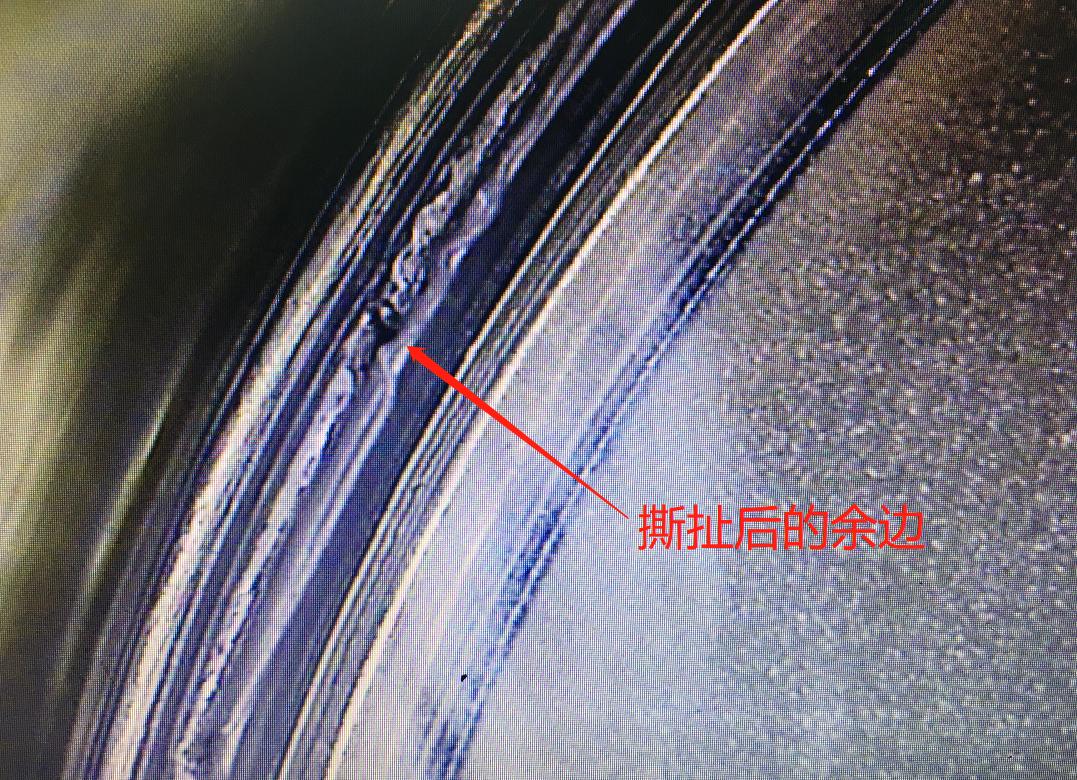

2. 切割完成后薄膜與杯底仍有粘連，需要手工去撕扯切割掉的余邊，但這里會存在粘連位置有不平整的情況。
3. 由于杯底圓度有公差，有些產品的切割位置會在凹槽的底部（即貼膜位置），可能會存在影響膜的牢靠度的問題。
4. 本次共切割了20pcs樣品，有14pcs樣品目測基本合格，待寄樣板給客戶確認。

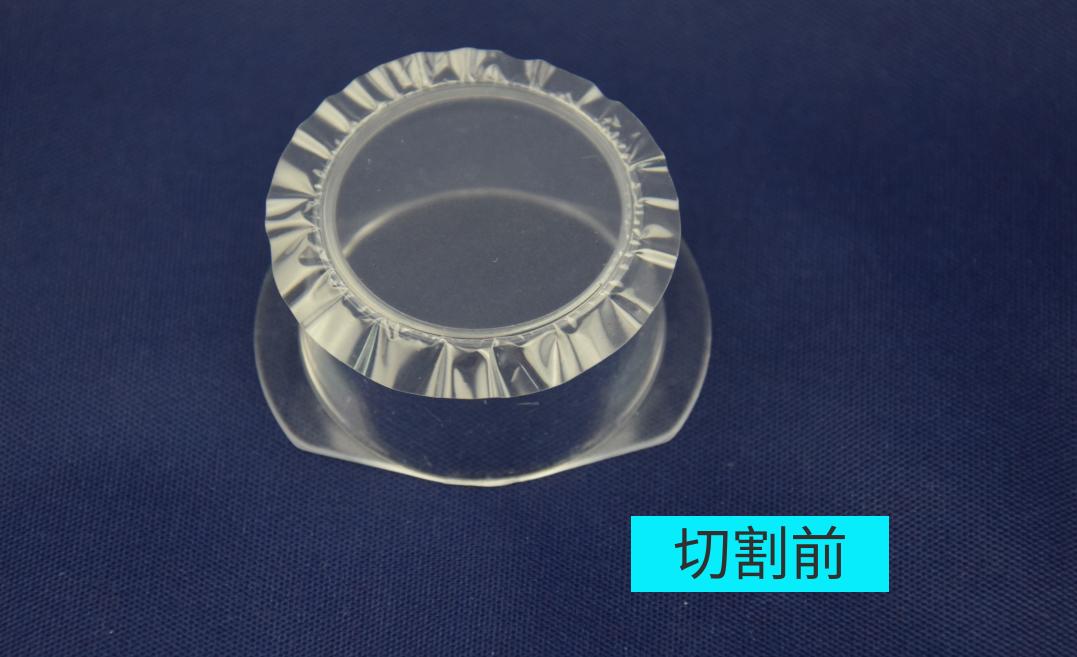

樣品圖片：
